Помощь по диммеру
Знаю что тут на форуме есть знающие люди) пришли диммеры с Китая, мало того что пайка г, так еще и не соответствие распайки на картинке и в реальности)

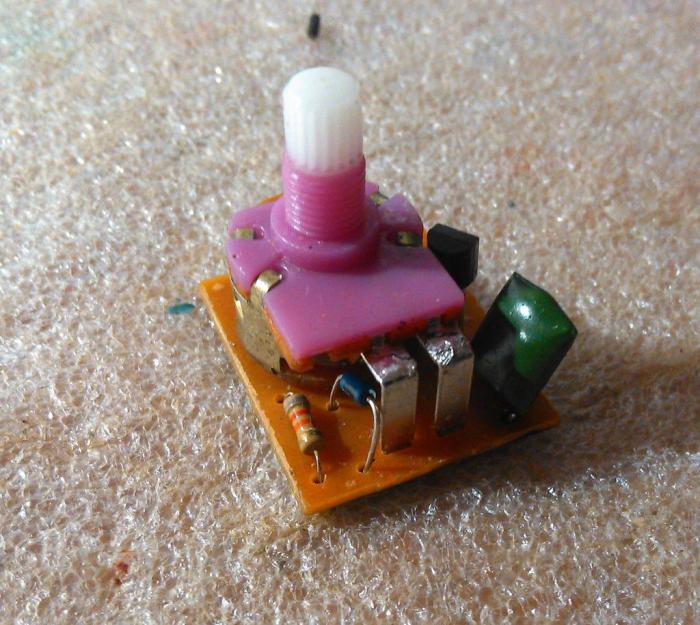

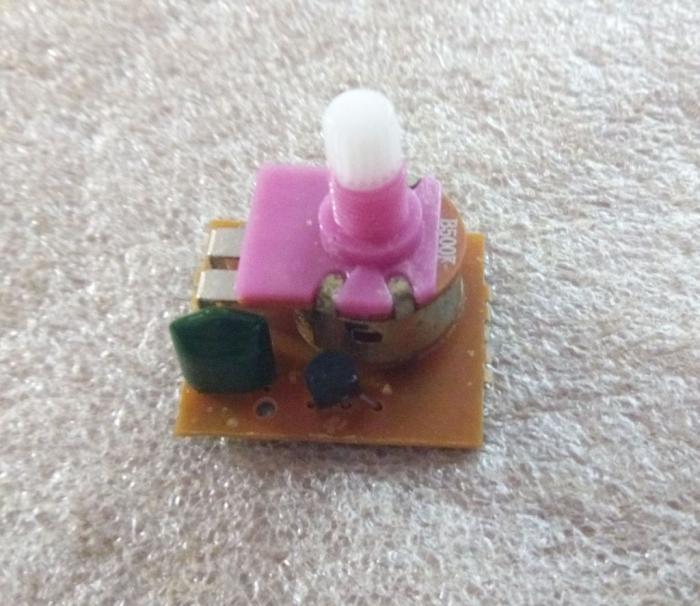

Нужна помощь по схемке, куда блин тут подпаиваться?
- Для комментирования войдите или зарегистрируйтесь
- 0
© 2006-2022 antclub.org Перепечатка материалов без согласования с автором запрещена.
1 - Ну, подпаяться тут можно
Ну, подпаяться тут можно только двум изогнутым пластинам. Но, как я понимаю, ты это уже пробовал, без какого-то результата?
2 - угу) толку 0 вот фотка того
угу) толку 0

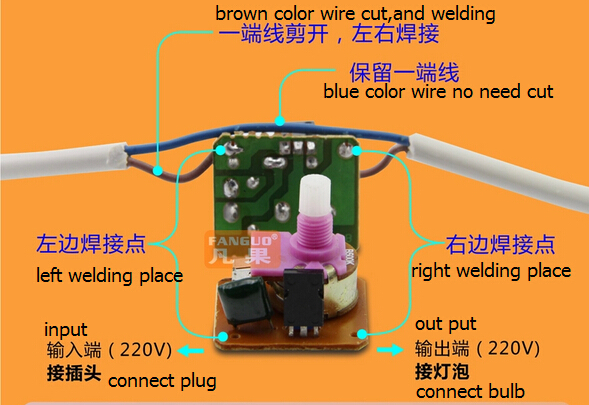

вот фотка того что должно было быть)
3 - Вход 220 на ногуу
Вход 220 на ногуу кондера,выход с ноги переменника.По фото не пойму где что припаяно.

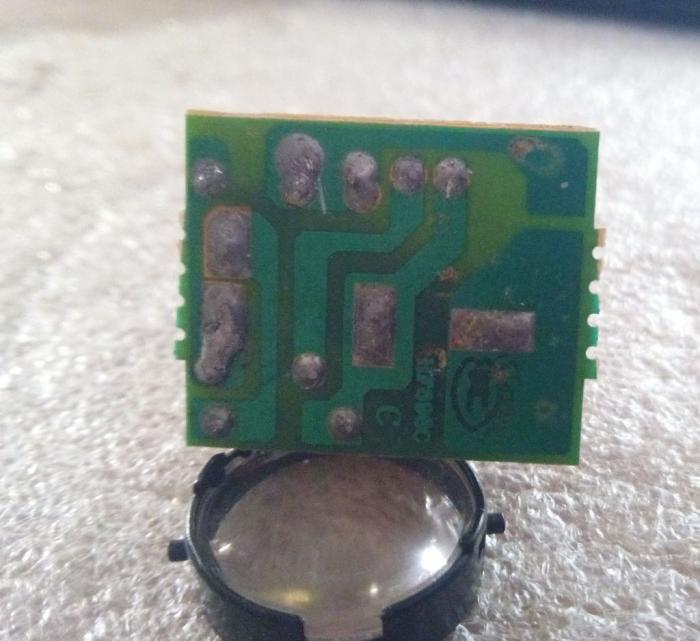

4 - Вход на ногу фото3 правый
Вход на ногу фото3 правый нижний угол
5 - Должно быть так
Должно быть так, если смотреть на китайскую схему:
6 - dim Вход 220 на ногуу
судя по плате то же самое просто 2 ноги переменника, не то, он просто начинает гореть
7 - bx Должно быть так тоже нет,
тоже нет, при таком подключении на максимуме лампа еле дает накал)
8 - платка маленькая, нарисуй
платка маленькая, нарисуй принципиальную схему и даташит симистора .. и кидай в тему.
9 - я вот смотрю на картинку и на
я вот смотрю на картинку и на твои фото. На картинке симистр вполне рабочий. У тебя на фото, какая то маломощная хрень.
10 - Если смотреть на схему
Если смотреть на схему простейшего симисторного диммера, как вот эта:
получается, что снимать нагрузку надо с третей ноги симистора (той, которая не контачит ни с динистором, ни с кондером).
А подавать, однозначно, на ногу симистора, которая соединяется с конденсатором.
И это, может там чего погорело в процессе проб и ошибок? )
11 - Мне кажется, или на плате
Мне кажется, или на плате которая на фото всего один симистр?
12 - Wan1 какая то маломощная
как и остальное на платке)
MAC97A6 M922
схемки рисовать увы не умею)
13 - Про маломощную хрень не я
Про маломощную хрень не я писал ;)
Владимир, вот ваш вариант схемы диммера (номиналы компонентов, естественно, другие):
А вот то же самое на фотке вашей платы:
Тут уже без вариантов.
Если так не будет работать, значит "маломощная хрень" погорела в процессе или вообще не рабочая была. Ну либо вы могли спалить потенциометр, когда его подключали наподобие термоковрика ;) , подпаиваясь к "изогнутым пластинам".
Кстати, по даташиту, этот (MAC97A6) симистор не такой уж и маломощный.
400 вольт, 0,8 Ампер. Ватт 100 спокойно можно вешать.
14 - Маломощная хрень - смотрим
Маломощная хрень - смотрим тип корпуса на картинке и твое первое фото
15 - Wan1 Тут уже без
ок. попробую еще так)
у меня он не один) так что можно и спалить парочку)))
16 - Wan1Тут уже без
добрался до паяльника) перепоял по совету выше, результат-даже при выключеном состоянии коврик продолжает греть, хотя и не так сильно, и появился звук у коврика как от трансформатора)))))) причем звук не исчезает даже когда тумблер выключен)
