хорошая задумка но наверх формика некрасиво как то. Снизу эстетичнее)

vyacheslavss

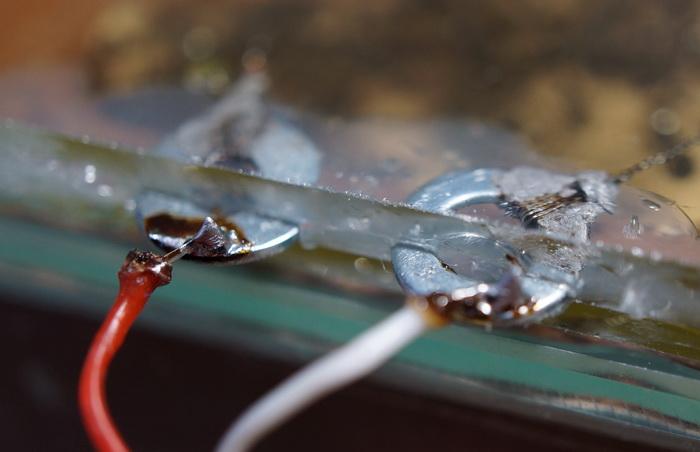

Вывод нагревателя - оцинкованные шайбы

Кстати, а какой они толщины? Если около 1 мм, то стёкла можно двусторонним уплотнителем собрать в пакет, он как правило такой же толщины. С одной стороны - особых преимуществ не имеет, но с другой - это быстрый и удобный способ собрать/разобрать конструкцию, по сравнению с силиконовым швом.
Да и стабильная толщина пакета (правда, аж целых 5 мм!) с тонкой нихромовой нитью позволяет относительно аккуратно это дело в формик встроить, благо нить тончайшая и обзор не загораживает.

vyacheslavss
Не забывайте, что туда еще масло залито ;). Вам точно хочется это разбирать?

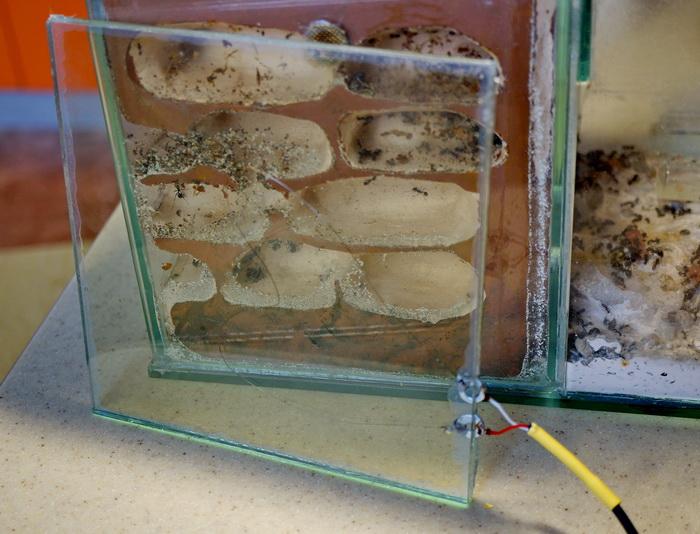

Толщина пакета равномерная. Я не описывал процесс сборки, счел это не интересным. По началу, устанавливается толщина пакета при помощи таких же шайб. Потом, частично делается силиконовая прокладка, шайбы убираются, вставляется проволока и контактные шайбы....

Согласен, я приблизительно так и представил процесс) Крупным планом - только контактные шайбы, а потому я скорее сам метод создания пакета обсуждаю)
Кстати, так можно делать крутые миниатюрные обогреватели с 1/3 площади формика, которые можно заранее прямо в гипсовую плиту и встраивать, оставляя снаружи только хвостик с удобным разъёмом для подключения питания.

P.S.: Нет, нафиг разбирать) Оно копеечное по стоимости.

И как такая панелька греет?

likeman
В соседней ветке товарищ интересуется, какова цель мирмекиперства.

Разве в этом?

whex
Так что, при необходимости можно и ещё миниатюрнее сделать этот элемент :)

Можно и меньше. Форм-фактор был обусловлен формикарием со структорами (сслыка выше). Я собираюсь его делать модульным. В частности, начальные модули будут 150x150 - такие же как первый, чтобы была возможность поставить их этажеркой. Вот между этажами хочу использовать модули нагревателей, по необходимости.
В данной теме я делюсь идеей в надежде на то, что кому-нибудь она пригодится и развитие пойдет в сторону применения, которого я даже и не предполагал. ;)
Open source проект.
Или как пишут в соседней теме Опен - это опаньки, а соус - это из области кулинарии.

whex
Ну, идея подключить такое к ардуине мне нравится гораздо больше, чем калечить покупной термоковрик релейкой

Честно говоря, не вижу связи. Одно не исключает другого. И что такое релейка?

А! Вы о регулировке температуры?
О термостате я думал, потом решил, что создание градиента температуры выгоднее, чем ее регулировка, поэтому в первой версии нагревательный элемент расположен с краю. А во втором мощность и за счет масла модуль температурного градиента стали ниже.
Если же мне потребуется регулировка, то я собираюсь поставить несложную схему. Она не обеспечивает термостабилизации, так и в природе ее нет, но регулировать мощность на нагревателе будет.

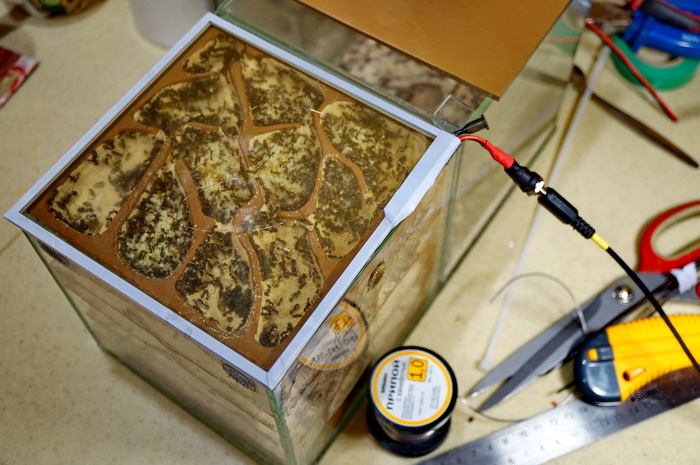

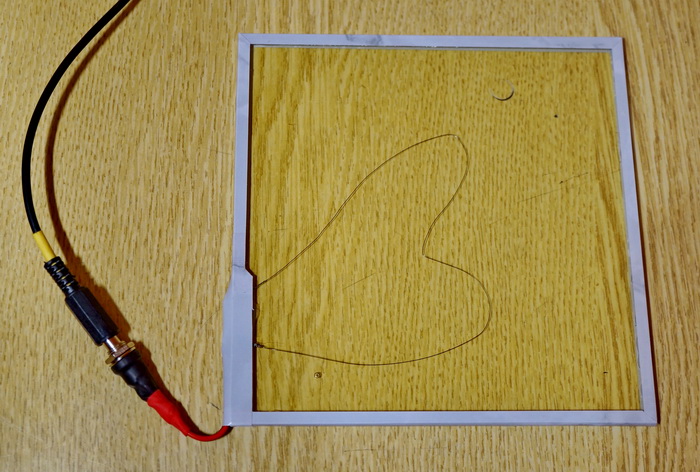

Край модуля упаковал самоклеящейся пленкой, добавил разъем.
Сейчас пришла мысль, что в качестве разъема можно вклеить микро USB. Подойдет и по току и по размеру, да и стандарт для маломощных устройств.

vyacheslavss
Край модуля упаковал самоклеящейся пленкой, добавил разъем.

Шикарно) Дважды тёплый светофильтр для фото получился)

Осталось добавить еще один слой с жидкокристаллической "шторкой", и выйдет Самое Совершенное Покровное Стекло Forever and Ever ))

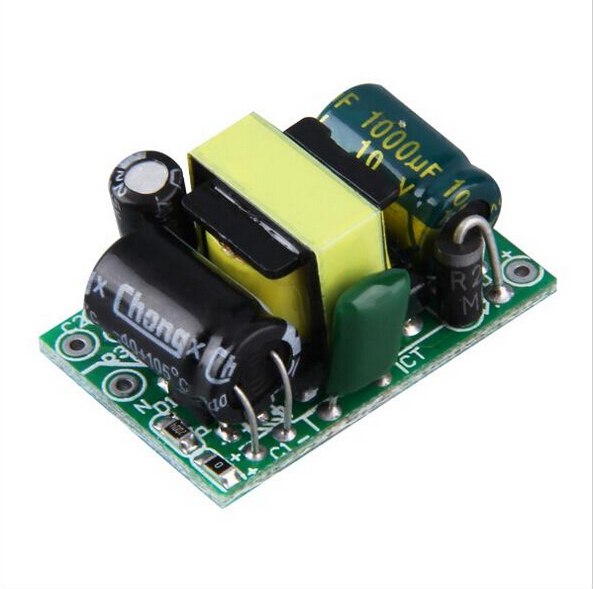

5v. Китайцы продают блоки 700мА очень даже в миниатюрном исполнении.

У меня такой установлен в разрыв шнура и упакован в термоусадку.

drmedus
может вы не поленитесь найдете

Я уже не поленился и нашел. Покупал в разное время у разных продавцов да еще и на разных площадках.
Блоки питания греются, конечно. Температуру точно не скажу, на ощупь примерно 40-50 градусов.
Сейчас прохладно стало. Один нагреватель с таким БП работает в режиме 24/7

Многие идеи, описываемые на форумах и реализованные сразу не имеют информации о том, что же произошло с течением времени. Действительно ли то, что было придумано работает долго и надежно. Поэтому, хочу сообщить, что данный нагреватель у меня до сих пор эксплуатируется в режиме 24/7. Нареканий нет, выполненный рассчет мощности верный для моих условий эксплуатации. В настоящий момент хочу в качестве дна террариума для паука использовать такой модуль 300х300.
