Самодельный термоэлемент 2W 220V

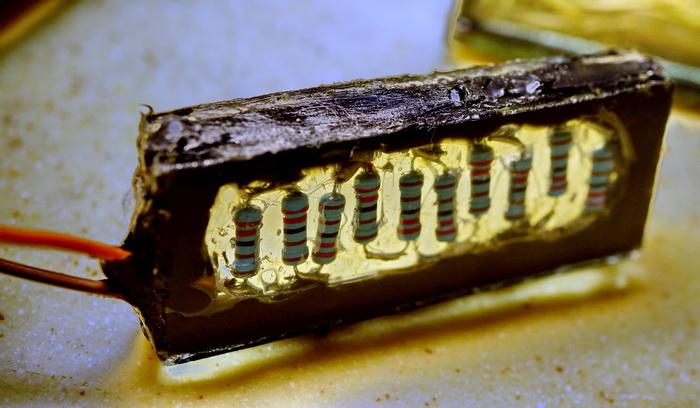

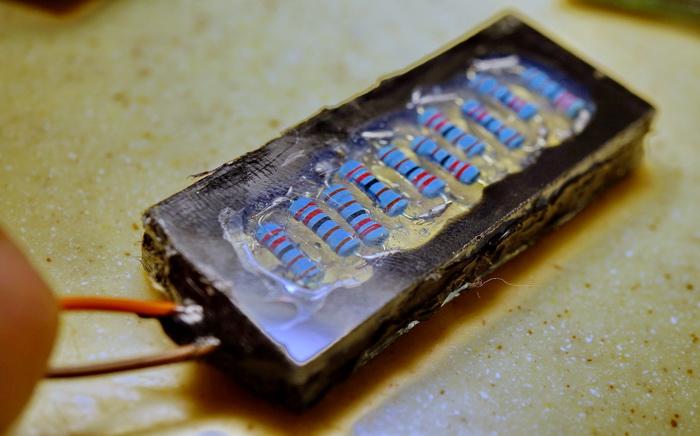

Сегодня собрал и протестировал нагревательный элемент на основе резисторов 2.2kOm x 0.5W.
10 резисторов соединены последовательно и приклеены/залиты термоклеем между двумя кусками стекла 60х25х3. По периметру пакет герметизирован силиконом.
Испытания проводились в течении часа. За это время элемент нагрелся до температуры, примерно, 50-60 градусов (в руке не обжигает, но чувствуется тепло).
Предполагаю использовать для организации теплой камеры в будущем большом формикарии для мессоров. Скорее всего, конечная реализация будет отличаться, хочется сделать термостабильный элемент, но пока, вот такой прототип.
Изображения:
- Для комментирования войдите или зарегистрируйтесь
- 1
© 2006-2022 antclub.org Перепечатка материалов без согласования с автором запрещена.
1 - Б... безопасность. Ну кто как
Б... безопасность. Ну кто как относится на самом деле ... мне иной раз страшно зарядку от телефона на день в розетке оставить без присмотра, а тут самопальный нагреватель, да еще и на резисторах, да еще и на 220В... я несколько месяцев назад пробовал сделать нагреватель из нихромовой проволки и обычного блока питания 12В от какой-то барахлятины. Грел... закончилось только на том что не нашел чем загерметизировать спирать в пробирке, но вижу у вас такой проблемы не будет. Стеклянная пробирка и проводок к ней 12В в термоусадке по мне куда безопаснее и надежнее вот этого)
2 - drmedus Б... безопасность. Ну
а что собственно ему будет? Ну сгорит резистор, цепь разомкнется и все, напряжения нет. Протестить приборчик, можно предохранители поставить, само собой какой-то терморегулятор. Как на меня, хорошая штука.
3 - drmedus Б... безопасность. Ну
Инженер-электроник ;)
4 - Обоснование
10 * 2200 = 22000 Ом - общее сопротивление
220/22000 = 0.01A - ток в цепи
220*0.01=2.2W - потребляемая
мощность
220/10 = 22V - падение напряжения на одном резисторе
22*0.01 = 0.2W - мощность рассеиваемая на одном резисторе
Мощность резистора 0.5W
0.5/0.2 = 2.5 раз - запас по мощности.
В изолирующих свойствах стекла, силикона, термоклея никто не сомневается, надеюсь?
Термоклей использован в том числе и как среда передающая тепло. Его расширение (?) при нагреве компенсируется силиконом.
Вот что мне не хочется считать, так это теплообмен, а именно он в данном случае является критичным. В крайнем случае, когда отвод тепла равен нулю, возникнет перегрев, закипание термоклея и взрыв ;).
Эксперимент, который я провел показал, что конструкция слегка теплая при комнатной температуре, когда тепло отводится со всех ее поверхностей, и нагревается до 50-60 градусов, если зажать ее в руке. Сильнее не грелась.
По поводу безопасности работы с напряжением 220V соглашусь, надо быть аккуратным.
Стекло лучше взять еще тоньше, а пробирку можно изолировать песком и силиконом (как это было в старых аквариумных нагревателях)
5 - звучит как минимум
звучит как минимум убедительно. =) Только вот подчинить себе точку росы еще вроде никому не удавалось... или удалось уже а я проспал?)
Прост у меня вот даже при оч маленьком приросте температуры гипса, 1-2 образуется капец какая жесткая испарина. Впрочем я паходу провоцирую холивар очередной про испарину)) Нет серьезно... действительно очень хочется увидеть конечную стадию конструкции форма со встроенным подогревом.
6 - drmedus Только вот подчинить
Я и не собирался. Я просто хотел устроить муравьям солярий )). Возможно это будет "теплый камень", уходящий в камеру, а возможно, задняя стенка одной из камер вертикального формиркария. Пока только наработки, черновики идей. Публикую заранее, ибо коллективный разум штука очень толковая ), может кто еще чего придумает, или подскажет.
7 - .
В камеру точно не стоит, имхо. А вот тёплое местечко на арене - это хорошая мысль!
