Вертикальный гипсовый формик - теория и практика

Втр, 2016-04-19 02:35 — fabel

По результату полутора лет эксплуатации самодельного формикария из монитора выявилось несколько недостатков такой конструкции, а семья выросла. Поэтому сделал новый формик:

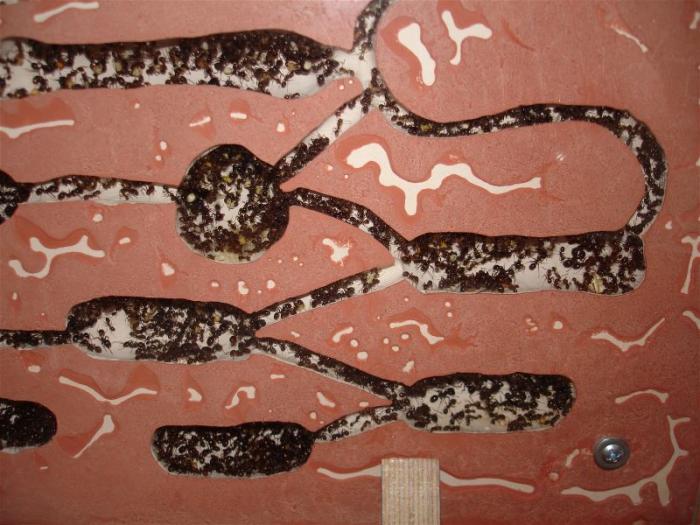

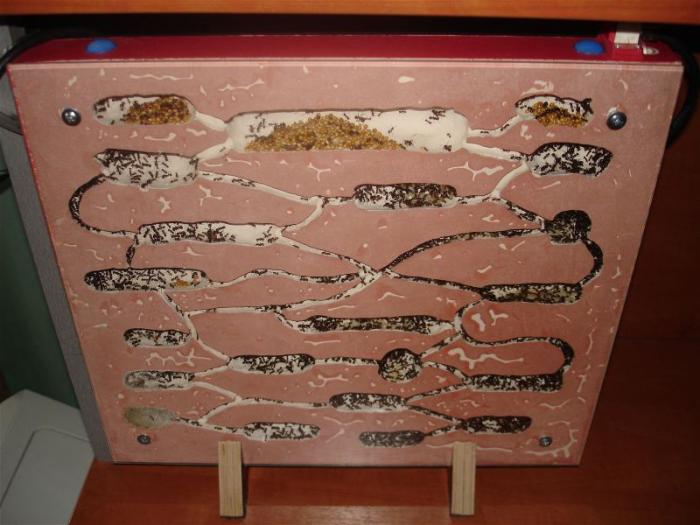

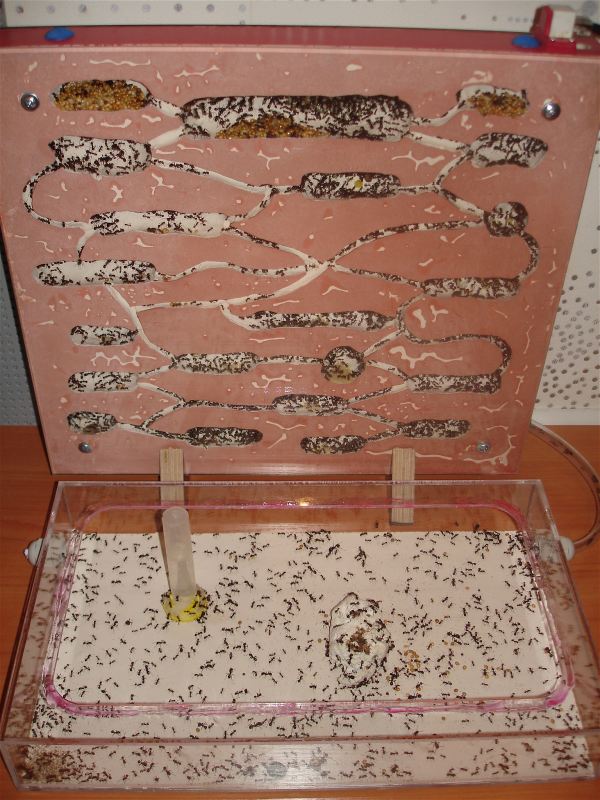

Формик Арена сверху Арена рядом Мокрый угол
Технические подробности ниже.

‹ Monomorium pharaonis ребята нужен чертеж акрилового формикария для распиловки в ЧПУ ›
Втр, 2016-04-19 02:50 — fabel
Аватар пользователя fabel

1 - Решения, подтвержденные временем

Некоторые решения в конструкции старого формика оказались удачными, а потому были применены и в новом:

  1. Вертикальность - удобство размещения и наблюдения;
  2. Покровное осветленное стекло, а не акрил - не гнется и не царапается;
  3. Гипсовая отливка на пластилин - хороший микроклимат, плавные изгибы ходов, меньше пыли и отходов при изготовлении;
  4. Декоративный слой из окрашенного гипса - идеальное прилегание к стеклу, визуальное выделение ходов и камер;
  5. Автоматический нагреватель и увлажнение - прикольно и страховка на случай длительного отсутствия;
  6. Отдельная низкая арена - удобство в наблюдении и чистке;
Втр, 2016-04-19 03:11 — fabel
Аватар пользователя fabel

2 - Новые решения

Недостатки, выявленные в конструкции старого формика, были исправлены в новом:

  1. Громоздкость корпуса монитора - по сути он не нужен, гипсовая плита сама по себе несущая конструкция;
  2. Трудно заменить стекло - теперь это можно сделать без усыпления муравьев: откручиваем "новое" стекло с задней стенки (такое же, как на передней), кладем формик горизонтально на стол, кладем по бокам книжки вровень с формиком и новое стекло на них, выкручиваем болты переднего "старого" стекла, надвигаем новое стекло сдвигая старое, закручиваем болты переднего стекла, старое моем и прикручиваем на заднюю стенку;
  3. Не добраться до датчика влажности и температуры - теперь камера с ним под задним стеклом, не портит вид и в нее можно попасть, не тревожа муравьев;
  4. Трудно обслуживать электронику - теперь вся электроника в отдельном блоке, к формику подключается витой парой одним щелчком RJ45. Отключил и ковыряй сколько надо;
  5. При увлажнении вода протекала по стеклу и капала на стол - теперь камера увлажнения в толще гипса, на стекло не выходит;
  6. Размещение только на столе - теперь ножки съемные, можно их снять и класть офрмик горизонтально, или вешать на стену;
  7. Для просмотра графика температуры/влажности на компе необходимо было иметь html-файл, который визуализировал данные с ардуино - теперь этот файл так же вшит в ардуино и отдается ею. Нужно только набрать url в браузере и все;
Втр, 2016-04-19 06:10 — fabel
Аватар пользователя fabel

3 - Некоторые технические подробности

"Пирог" формика получился такой:

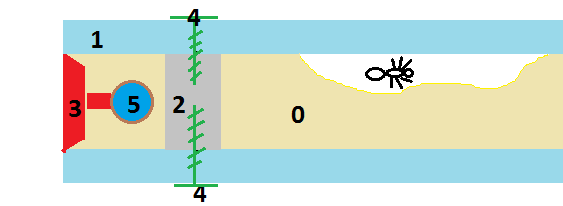

пирог формика , где: 0 - гипс; 1 - стекло; 2 - пластиковые вставки под шурупы (кубик lego 2*4); 3 - пластиковый периметр (обратите внимание на скошенный край; 4 - шурупы; 5 - вертикальная трубка увлажнения (низ глухо запаян, нижняя половина в перфорации). Вот как это выглядит в жизни перед заливкой гипсом (фото неудачной попытки, но принцип тот же): перед заливкой

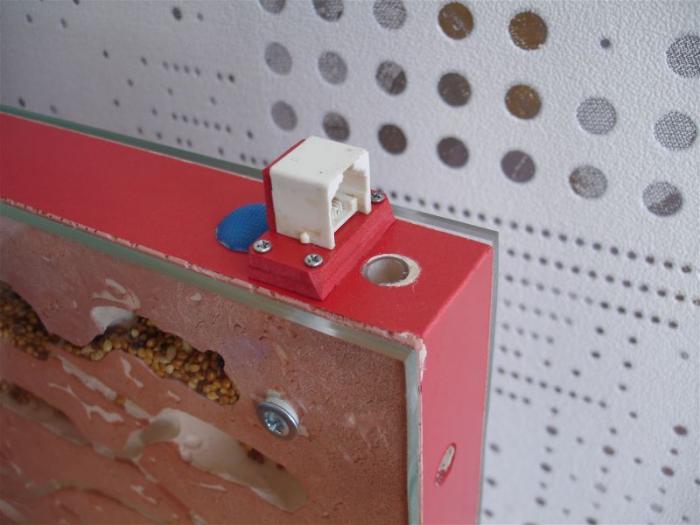

Разъем RJ45, на который выведены контакты нагревателя и датчика температуры/влажности, и отверстие увлажнения: RJ45

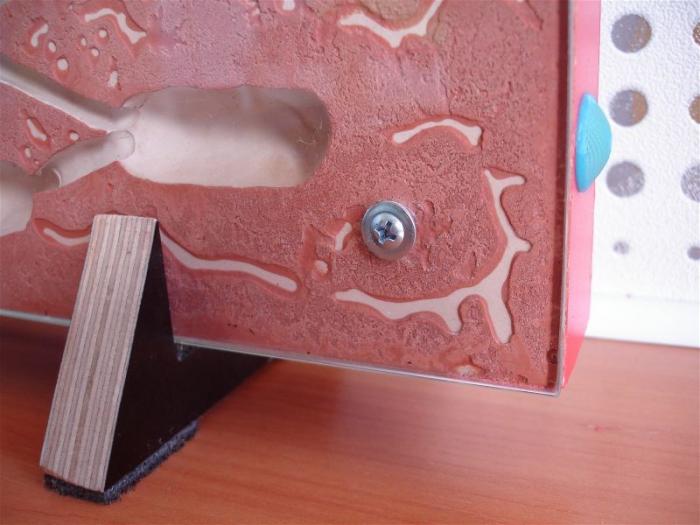

Съемная ножка из фанеры, шуруп, сеточка вентиляции (наружная, под ней еще из нержавейки залита в гипс) : ножка

Задняя стенка (камера для датчиков, запасное стекло, градиент влажности): задняя стенка

Блок электроники вместе с насосом из детского пузыремета удалось втиснуть в пластиковую баночку, которая размещается как крышка на пол-литровой банке с водой. Каша макетных проводов, т.к. разовое изделие не заслужило индивидуальной платы: электроника

Втр, 2016-04-19 09:35 — grekusis
Аватар пользователя grekusis

4 - Добрый день. Елси бы мог -

Добрый день.
Елси бы мог - поставил бы плюс!

Планирую сделать подобную конструкцию, поэтому задам несколько вопросов:
Вода испаряется только через вентиляцию формика, а со всех сторон он закрыт? И при этом создается градиент влажности?

Втр, 2016-04-19 12:33 — fabel
Аватар пользователя fabel

5 - Да.

У этого формика 4 вентиляционных отверстия, 2 входа-выхода, и маленький зазор между краем стекла и пластиковым периметром. Гипса вошло ~4кг. Годная влажность держится недели 3.
В достаточно большом куске гипса градиент возникает сам по себе - воды из камеры увлажнения просто не хватает, чтоб пропитать весь массив.
Для маленьких формиков да, приходится создавать дополнительные препятствия воде.
