Модульный формикарий, напечатанный на 3D принтере.

Месяца 3 назад купил 3д принтер (покупал здесь, Malyan HD) для нужд, связанных с работой. Конечно и с прицелом на использование в нашем деле :)
Перепробовал кучу вариантов, перемоделивал с нуля раз 5-6, отпечатал наверное с полкило пластика, прежде чем нашел вариант, который меня полностью устроил. Работа была проделана очень немалая.
Итак, что получилось

- модульный формикарий, в котором можно легко перекрывать ходы, менять и добавлять секции.
- хорошо держит влагу несмотря на малые размеры.
- эффективно использует пространство.
- крайне прост в изготовлении (при наличии доступа к принтеру).
- эстетично смотрится.

Материалы - ПЛА пластик, 90 мм крышечка от чашки петри, гипс. Вес пластика - 60 грамм на секцию, печатается 5 часов.
Берем заготовку, готовим гипс - 90 грамм гипса и 60 мл воды, заливаем, закрываем,хорошо трясем, чтобы стенки покрылись равномерно, кладем на стол, снимаем крышку,моем, ставим на место, через час аккуратно снимаем, сушим, через сутки готов к подключению, ставим двери, блокирум там, где надо, прикручиваем.

Пока подключил 2 секции, буду расширять, со временем заменю весь старый формикарий. Со временем поработаю над более красивой фасадной отделкой.
Собственно, фотки и иллюстрации

1) Одна секция формикария, видно отверстие для увлажнения

2) Другой ракурс

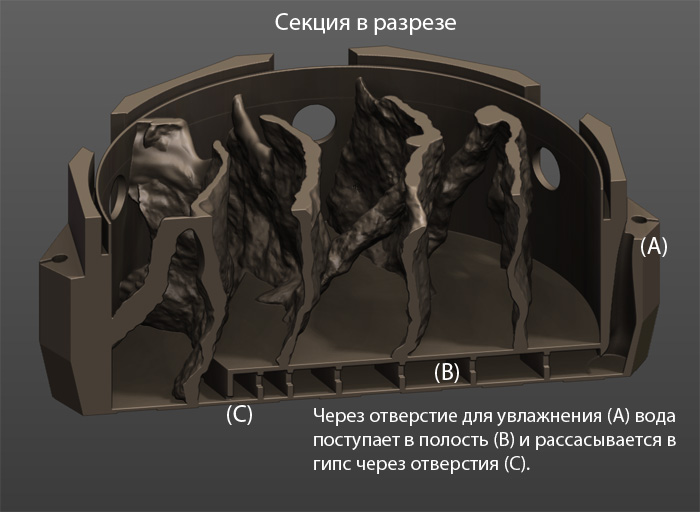

3) Секция в разрезе. Хорошо виден принцип увлажнения.

4) Треугольник для скрепления секций между собой. В треугольнике - отверстие для увлажнения, совпадающее в отверстием в секции

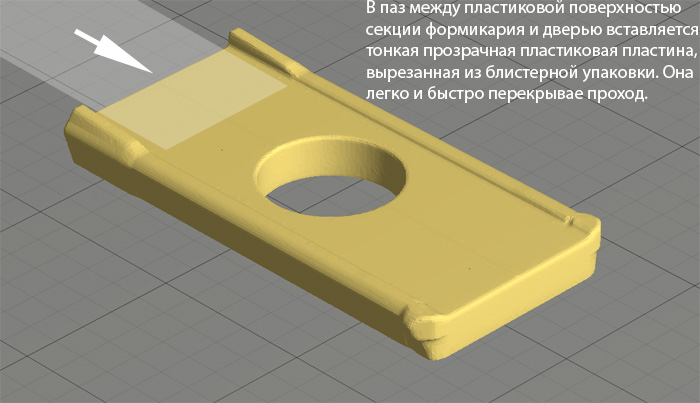

5) Дверь секции. Легко перекрывается тонкой акриловой пленкой из блистерной упаковки.

6) Вход в формикарий, соединяемый трубкой с ареной.

7) Как все выглядит в живую. Пока 2 секции. Буду печатать и расширять. На картинке - только начали осваивать (структоры), потом набились туда очень плотно.

По ссылке можно покрутить секцию.

Чуть позже выложу сами модельки и варианты секций.

Интересен ли кому нибудь такой принцип? Я подумываю о серийном производстве.

Комментарии

Аватар пользователя snip

1 - Здорово! Тоже думал про такое

Здорово! Тоже думал про такое распределение пространства, рад, что у Вас это вышло так удачно.
Пользуясь моментом задам пару вопросов. Как я понял, гипс слоем покрывает пластик. Надёжно ли он держится и каким слоем покрывает пластик? Поверхность у пластика шероховатая или гладкая? Отверстие (С) одно, его хватает для увлажнения всего формикария?

Аватар пользователя AndrewShpagin

2 - Спасибо!Гипс держится

Спасибо!
Гипс держится хорошо, толщина - около 1.5 мм на стенках и 6 мм на дне. Глубина камер - около 30 мм. Поверхность сильно шероховатая и неровная (специально).
Отверстий (С) - 7 или 9 штук. При заливке гипс частично проникает в камеру увлажнения, но благодаря барьерам не заполняет ее всю. Наливаю 10 мл воды - рассасывается за 5-7 минут полностью.

Аватар пользователя 3aMeS

3 - Вау!

только 2-ва слова - Это шедевр!

Аватар пользователя likeman

4 - Да. Просто фантастика. Очень

Да. Просто фантастика. Очень здорово. Расположение камер и стенок очень натурально смотрится. Похоже на картонное гнездо фулигинозусов.

Аватар пользователя Алексей Почапский

5 - Высокие технологии в массы!

Высокие технологии в массы!

Аватар пользователя TimK

6 - интересно

Действительно, очень интересно. Большой плюс для жнецов, что есть возможность поддерживать разный уровень влажности в секциях. Думаю, увлажнять здесь надо только одну из секций (дальнюю от выхода на арену). Вторая (ближняя к арене) пусть будет сухой.

Аватар пользователя favidu

7 - Площадь отдельной секции

Площадь отдельной секции невелика.
Если представить формикарий из большего количества секций, то можно обеспечивать градиент влажности, скажем так, вручную - широкое поле для экспериментов и наблюдений, очень интересно.
Да и вообще отличная идея с большими перспективами к развитию. Я так понимаю, что размеры, форму и планировку секций можно менять достаточно легко? Это позволит адаптировать модули под разные виды муравьев.

Аватар пользователя AndrewShpagin

8 - Планировку менять легко. Не

Планировку менять легко. Не уверен в мелких видах муравьев - в дверях есть щель 0.3 мм. Но при желании ее можно закрыть.

Аватар пользователя TimK

9 - вазелин

AndrewShpagin
Планировку менять легко. Не уверен в мелких видах муравьев - в дверях есть щель 0.3 мм. Но при желании ее можно закрыть.

Дверь для мелких видов можно на вазелин посадить. Не пролезут. И "ходить" мягче будет.

Аватар пользователя kevin_smith

10 - 3Д принтер- вещь!!! Можно

3Д принтер- вещь!!! Можно напечатать пару негативов, а с них делать чисто гипсовые формикарии в производственных масштабах.

Аватар пользователя AndrewShpagin

11 - Вынуть гипс из напечатанной

Вынуть гипс из напечатанной заготовки - почти нереально из за неровностей на поверхности. Пробовал.
Можно сделать негатив, залив силиконом позитив, напечатанный на принтере. Это получится, силикон мягкий.
Но, кроме того, нужна какая то коробка, чтобы влага не испарялась, причем важно, чтобы была цикличность конструкции. Так что после долгих поисков именно такая система дошла до реализации.

Аватар пользователя kevin_smith

12 - А на сколько затратны

А на сколько затратны расходные материалы для принтера?

Аватар пользователя AndrewShpagin

13 - Материал стоит около 40$

Материал стоит около 40$ килограмм.

Аватар пользователя kevin_smith

14 - А вы все отверстия закрыли,

А вы все отверстия закрыли, для вентиляции не оставляли?

Аватар пользователя AndrewShpagin

15 - В качестве вентиляции -

В качестве вентиляции - открытые переходы между секциями. Там есть 2 щели 8 х 0.3 мм - между дверью и корпусом секции - см рисунок 5.
Если будет мало - можно проколоть отверстие в пленке, закрывающей ворота, это очень просто. Но как показал опыт, мессорам достаточно минимальной вентиляции.

Аватар пользователя kevin_smith

16 - Классно вы все продумали ))

Классно вы все продумали ))

Аватар пользователя AndrewShpagin

17 - Вопрос -Потенциально кто-то

Вопрос -

Потенциально кто-то хотел бы себе такой формикарий?
Скоро выложу модельки для распечатки, а с конца лета - возможна распечатка под заказ.

Аватар пользователя darxon

18 - Я бы попробовал с

Я бы попробовал с удовольствием

Аватар пользователя likeman

19 - Аналогично.

Аналогично.

Аватар пользователя favidu

20 - Я уже задумал себе модульный,

Я уже задумал себе модульный, немного другого типа. Хочу прозрачный из стекла.
А так бы точно заинтересовался.

Аватар пользователя snip

21 - Какова будет стоимость, хотя

Какова будет стоимость, хотя бы приблизительно.

Аватар пользователя AndrewShpagin

22 - Если бы я распечатывал, то

Если бы я распечатывал, то мог бы продавать за 11-12$ секцию с воротами. Это материал + почти 6 часов распечатки.
Но я опубликую модели и инструкцию по калибровке модели перед серийной распечаткой, можно попробовать самому найти, где дешевле.
Тем более, пересылать в Россию будет совсем не рентабельно.

Аватар пользователя AndrewShpagin

23 - Прошло около недели с момента

Прошло около недели с момента запуска, камеры не потеряли влажность, видно по цвету гипса.
Плотность муравьев в новых камерах в 2-3 раза больше, чем в основном формикарии. Наверное понравилось.
Гипс не погрызли.

Аватар пользователя Profuel

24 - очень-очень красиво и

очень-очень красиво и практично.
И да, было бы очень приятно иметь возможность купить 1-4 секции.
Судя по сайту вашего принтера, они печатают по цене 7у.е. за модель, так что если моделями поделитесь - можно попробовать у них сделать заказ

Аватар пользователя Pavlentiu

25 - Мне тоже интересно!

Мне тоже интересно!

Аватар пользователя likeman

26 - Profuel 7у.е. за модель У нас

Profuel
7у.е. за модель

У нас 10 рублей за 1 грамм

Аватар пользователя AndrewShpagin

27 - Смогу печатать на продажу с

Смогу печатать на продажу с осени, сейчас на морях. Ориентировочная цена - 11-13 $ - печатается долго и присмотр нужен.
100 грн на том сайте - это ориентировочно. Все равно цена идет за граммы. Насколько я знаю - обычно 5 грн за грамм.
Подумываю над уменьшением веса за счет замены задней панели на еще одну крышку чашки Петри.
Модели скоро выложу.

Аватар пользователя AndrewShpagin

28 - С моделями есть нюанс - на

С моделями есть нюанс - на разных принтерах общий масштаб может немного отличаться на 1-2 % - в итоге крышка просто не оденется. Потому нужна калибровочная модель, чтобы понять масштабный коэф для конкретного принтера.

Аватар пользователя Петр

29 - а где можна скачать образцы?

а где можна скачать образцы?
