Устройство управления формикарием.

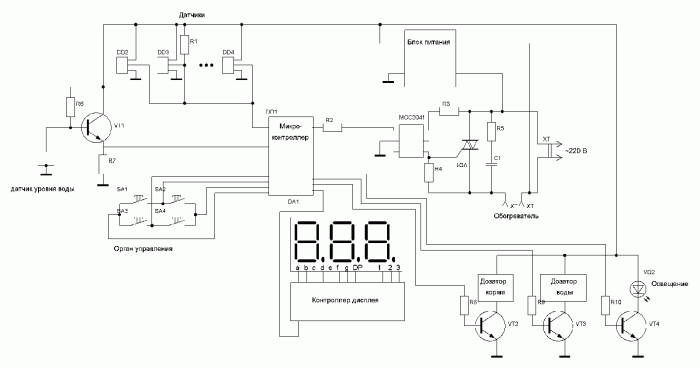

Схема.
Во вложенном файле блок-схема устройства для управления формикарием. Всем устройством управляет микроконтроллер. К которому могут быть подключены различные датчики, использующие интерфейс 1-wire (например, датчики температуры, давления, влажности и др.) или самодельные датчики, например датчик уровня воды, как на схеме. С помощью органа управления можно задавать расписание включения дозаторов или освещения. Минимальный объём воды, который может сформировать дозатор 0,05 мл. Такой дозатор продаётся в химических магазинах. На счёт дозатора корма - не знаю. Возможно его придётся изобретать самому или предложить идею,и заказать.. В качестве обогревателя можно использовать обычную лампу накаливания - микроконтроллер будет её включать, если температура станет ниже заданной (она задаётся с помощью клавиш - органа управления),или термошнур.
Схема не сложная, но программу для микроконтроллера необходимо разработать. Это может сделать мой знакомый радиолюбитель. У него также можно заказать такое,или подобное устройство(исходя из индивидуальных потребностей). С ним можно связаться по электронной почте: . Также есть сайт заведения, где он работает:
Filin: Перенесено из раздела блоги.
- Для комментирования войдите или зарегистрируйтесь
- 2
1 - ИМХО: неактульно. С мурахами
ИМХО: неактульно.
С мурахами когда за ними следишь каждый день казусы случаются, а доверять их жизнь технике... ну хз... хз...
2 - штуковина это нужная.. только
штуковина это нужная.. только как на мой взгляд в нее необходимо встроить несколько будильников с выводом времени на табло..
3 - Подразумевается, что
Подразумевается, что микроконтроллер будет пахать 24 часа в сутки и 365 дней в году? А если перегреется?
4 - думаю это развод... если нет
думаю это развод... если нет - то очередная глупость...
5 - это устройство на тот
это устройство на тот случай,если вы уехали на какое то время и некому следить за муравьями.проект экспериментальный.
6 - глупости в самой идее нет ни
глупости в самой идее нет ни какой, как и сама идея не нова, дело только в том что представленная схема сырая, с какого боку на нее не глянь.
7 - Да тут даже дело не в том
Да тут даже дело не в том сырая она или нет. У моего товарища бизнес аграрный - выращивает овощи на гидропонике. Там используется автоматическая система добавления удобрений, долива воды и т.д., так вот когда заклинил клапан от бачка с удобрениями, все что было в резервуаре - все погибло от передозировки удобрениями.
Я это к тому, что никакая система не будет на 100% надежна. Оставите вы эту систему включенной, приедете через неделю, а в формикарии муравьи плавают. Или зажарились из-за сбоя с регулировкой температуры.
Или как пример: кушают ваши кремы сироп из поилки, залезли в саму поилку ( ну голодные были, или из-за жары сироп засахарился и они по нему ползают), и тут бац, по расписанию порция сиропу в эту поилку - несколько кремов превратились в консерву.
8 - все зависит от того на каком
все зависит от того на каком уровне, как, сделан автомат, повторюсь в самой идее нет ничего плохого, и я уверен что если схема будет разработана профессионалом она будет работоспособна и надежна, миллионы разных электронных устройств работают изо дня в день годами без сбоев, в том числе куда более сложных. а просто огульно хайть это не дело, основываясь только на своих догадках и домыслах.... никто не заставляет Вас пичкать свой форм различной автоматикой, если Вам это не интересно, это не означает что эта тема не интересна и остальным.. а просто так кидать подобные заявления о том что это развод, глупость и нечто подобное это по крайней мере проявление неуважения к топикстартеру, я ничего не вижу глупого в самой этой идее, повторюсь и сама идея не нова, на этом форуме в теме через одну звучит глупостей куда более.. читать уже надоело бред разный.. поэтому если вам это не интересно, пардон, сопите в тряпочку
9 - пардон, сопите в
Взаимно.
Я высказываю свое мнение.
Назовите мне хоть одно животноводческое хозяйство где уход за животными поставлен ПОЛНОСТЬЮ на автоматику.
Это как в анекдоте:
- А это аппарат для автоматического бритья лиц.
- Так ведь лица у всех разные!
- О, ну это только в первый раз).
10 - мне не нужна ПОЛНОСТЬЮ
мне не нужна ПОЛНОСТЬЮ автоматизированная линия по уходу за насекомыми работающая в автономном режиме, мне интересны идеи которые возможно родились бы в ходе обсуждения данной темы, я же занят обсуждением оправдано это или нет, по сути оффтопом.. и виной тому вы
меня не интересует НУЖНО ЭТО ВАМ ИЛИ НЕТ, И КАКОВО ВАШЕ ОТНОШЕНИЕ К ДАННОЙ ТЕМЕ. меня интересует повторюсь, те идеи какие могли бы возникнуть в ходе обсуждения данной темы, а не оффтоп на тему..................
11 - Вещь полезная. Особенно когда
Вещь полезная. Особенно когда несколько муравейников и нет возможности лично контролировать их параметры влажности, температуры, питания.
12 - Да, схема является
Да, схема является приблизительной. Потому как одному понадобится только обогреватель с терморегулятором,другому кормушка,третьему увлажнение..... Система гибкая,можно подстроить под себя.
13 - Назовите мне хоть одно
Аквареумистика
14 - меня не интересует НУЖНО ЭТО
Не интересует Вас, но моё мнение может повлиять на точку зрения остальных по вопросу автоматизации формикария.
Слава Богу Вы не пуп Земли, ради которого на форуме ведутся обсуждения.
Сорри за оффтоп.
По теме: почти все муравьи способны пережить отсутствие человека в течение недели (а мессоров можно спокойно оставить и на три). И в случае с большими сроками проще доверить уход за мурахами сестре/брату, родителям, супругам и т.д, нежели доверять жизнь питомцев.
Опять же, в случае поломки/сбоя такой автоматической сисетмы, как вы собираетесь ремонтировать ей, демонтировать датчики или приборы управления находящиеся внутри такой конструкции, когда в ней уже будет находиться приличная по размерам колония?
15 - Нужно изначально размещать их
Нужно изначально размещать их так, чтоб снимались. ;)
16 - Взято из привенденной выше
Взято из привенденной выше ссылки
1. Часы и календарь это конечно автоматизация))))
2. Автоматический контроль в гипсе не будет работать правильно - теплопередача гипса даже при абсолютно одинаковой влажности будет отличаться в разных точках из-за разницы в плотности вещества, количества пузырьков на единицу объема, примесей и т.д., а так как в гипсе всегда есть градиент влажности, то это еще более осложняет задачу.
3. Тут только измерение. А автоматом менять pH? Кто-нить рискнет на тех же рыбках делать такое автоматом? Или буферный раствор добавлять будем, от которого рыбки вряд ли почувствуют себя комфортно.
4. Управление светом. Ну это и обычное реле времени сделает.
5. Луна с фазами... актульно)
Итого: в приведенной выше ссылке в аквариуме из автоматики работает температура и свет, все остальное "примочки" ни на что не влияющие и ничего не изменяющие.
17 - Pavel, я думаю что все учтут
Pavel, я думаю что все учтут ваше столь компитентное мнение по вопросу автоматизации формикария, приятно также то что Вы столь заботливо пытаетесь уберечь нас от попыток совершать ошибки.. в этом мире без поводыря никуда......
Игорь, давайте ближе к теме. внесем ясность, что именно Вы предлагаете, Вы предлагаете некий продукт в виде электронного устройства, или предлагаете совместными усилиями его разработать?
18 - Не нужно забывать о
Не нужно забывать о существовании автоматических кормушек,фильтров(внешних,со всеми наворотами),
CO2-системы.... Я предлагаю и то и другое. С тем кто может сам собрать, можем сотрудничать,испытывать,совершенствовать... Но у меня есть товарищ (о котором упоминал) он может помочь тем кто хочет но не может собрать и запрограммировать на заказ.
19 - Насчет авариий- если грамотно
Насчет авариий- если грамотно сделать "защиту от дурака" и от сбоев оборудования, то ничего фатального не должно случиться.
Например, нагреватель надо расчитывать так, чтоб при пробое ключа и максимальной мощности он грелся в верхних биологических пределах, тоесть ок 35С. Тогда никто не сжарится. Воду и удобрения надо дозировать с использованием промежуточной емкости и спареных клапанов и тп.
Но, я сам когда-то хотел сделать что-то подобное, и так как сам работаю по специальности, связаной с ремонтом электронных схем, то сделал бы такое, если бы захотел, и делал промежуточные варианты.
Но время и опыт показал, что в условиях квартиры это не нужно, а то и опасно. Из автоматики у меня сейчас только таймеры. А между тем есть довольно сложный аквариум, и террариум тоже не очень простой и еще 15 террариумов и аквариумов.
По опыту видно, что оптимально организованные миниэкоситемы имеют устойчивость до месяца и более и самостабилизацию ка кбы. И муравьи не исключение, в природе они вообще как-то сами справляются, и имеют адаптации касательно отсутсвия корма и тп.
А что касается сверхдинамичных систем, типа листорезов, например, то там помоему подобный контроллер не поможет, разве что если роботизировать все, сделать подачу листьев, яблок, анализ осавшегося количества и тп. Но тогда вопрос- а зачем заводить такие колонии, раз нет желания с ними возиться?
20 - Игорь, сколько стоит, будет
Игорь, сколько стоит, будет стоить данное устройство?
на самом деле мне нужна несколько иная штуковина, штуковина способная через каждые 8часов включать определенный исполняющий механизм на 5-60сек, с возможностью регулировки этого времени. что скажете? остальные режимы предусмотренные в представленном Вами устройстве меня не интересуют.... собственно если бы в данном случае можно было обойтись без микроконтролера и принципиальная схема была не столь сложной я бы предпочел ее сам собрать...... может подкинете идею как это реализовать?
21 - ANTRACIT на самом деле мне
Так это обычный таймер, в котором есть несколько установочных точек, может делать.
22 - ANTRACIT напиши пожалуйста по
ANTRACIT напиши пожалуйста по этому адресу все свои пожелания и вопросы . Константин с радостью ответит тебе на них подробно.
23 - slr Так это обычный таймер, в
где найти этот таймер? или может быть есть схема как сделать? выдрать откуда-то?
мне нужно это устройство для моей мудреной системы увлажнения, идея над которой витает уже не один год....... даже незнаю увидит ли она свет..
24 - электронные таймеры можно
электронные таймеры можно куить на строительных рынках в палатках типа "все для дачи", на птичьих рынках и т.д.
стоит примерно 500-700 рублей.
25 - Зачем изобретать велосипед
Зачем изобретать велосипед если такой девайс существует и давно работает. Просто его цена даже при самомстоятельной сборке около 200$. А по сути игрушка. Лучше купить механический или електронный таймер и все.
26 - ANTRACITгде найти этот
Ну, если проблема только в этом, то как уже написали, его можно купить, главное уточнить, чтоб там была возможность выставить несколько позиций вкл/выкл, у меня в таком таймере 6 позиций вкл/вкл. Тогда вы делите сутки на три части по 8 часов и ставите напрмер, 00:00 вкл 00:10 вкл/08:00вкл 08:10вкл/16:00вкл 16:10вкл и все. У меня по похожему принципу организован эффект рассвета и "туч".
27 - Тема интересная и нужная. На
Тема интересная и нужная.
На счет автоматики, самый навороченный домашний вариант , это морской аквариум и ph рулит .
ANTRACIT - народ уже написал про таймеры. я использую китайские эл\мех .Плюсы перед электронным, пропала напруга, потом появилась-
не чего страшного не произошло, заданные включения\вык произойдут с задержкой на время обесточивания.
Меня вот интересует электромагнитный клапан (для подачи СО2, ) - не попадался кому в продаже такой девайс на просторах интернета.
28 - Ага, берем идею умного дома и
Ага, берем идею умного дома и реализуем это в формикарии,,, у меня умный дом на Украине продвинуть не получилось, специалистов нет,, ресурсы сотни тысяч енотов,, и все равно нет людей которые способны это сделать, так что експериментировать можно еще долго и нудно, но идея не плохая, правда по отношению к мурахам абсолютно не актуальна, есдинственное это увлажнение, без всего остального мурахи долго прожить могут, но тут на помощь приходит капельница)
29 - с таймерами более -менее
с таймерами более -менее ясно, только предпологаю что те что в продаже имеют несколько большие габариты чем хотелось бы.. ну да поищу что нибудь
а что касается клапана, если используется баллончик для сифона, у авиамоделистов думаю есть некоторые решения на этот счет, возможно у них и не электромагнитные клапаны, но что-то в этом плане должно быть
30 - Господа, не понимаю смысла
Господа, не понимаю смысла разразившегося вайна.
Просят назвать хоть одно хозяйство где уход за животными поставлен на автоматику? ДА ПОЧТИ ЛЮБАЯ КРУПНАЯ ПТИЦЕФАБРИКА. Автоматическое освещение, автоматическое регулирование температуры и вентиляции. Автоматика кормления, поения. Корпус на 120 тысяч голов птицы обслуживает ОДНА птичница, которая периодчиески проверяет показания, и раз в двое суток собирает падеж. Это нормально. Не верующие могут погуглить по производителю, такому как big dutchman, откроете для себя много нового.
Я НЕ ПРОТИВ привнесения современной электроники в дело мурахосодержания. Главное сделать это с умом. И если по автокормушкам могут быть вопросы, то по системам терморегуляции и системе контроля за влажностью по-моему вопросов нет. Ради бога, увлажняйте вручную, но можно наставить датчиков, и настроить системы так, чтобы информация по влажности выводилась на экран. А решение увлажнять или нет, принималось самим человеком. вот.
В общем, человек интересную вещь предлагает, а большинство к нему как к врагу народа. Не понимаю.
Все вышенаписанное - мое имхо и на истину в последней инстанции не претендует.
Кста, по поводу знаний по птицефабрикам,
представляюсь : эксперт по птицеводству компании входящей в холдинг , Андрей Слушков.
Добавлено :
пожалуйста, заходим на :
И видим,
macs broiler - Cистема менеджмента и управления для современного откорма бройлеров и содержания родительского стада бройлеров. Мониторинг и управление процессами в птичнике в режиме реального времени c централизованным сохранением данных и анализом по каждой особи вкл. сопоставление результатов со справочными данными системы. Отображение на центральном компьютере актуальной ситуации в птичнике.
По кормления и поению такая - же хрень. Скоро и вакцинацию выпойкой тоже автоматика будет проводить. Ветврачу только нужные реагенты при посадке залить надо будет)))))))))))) вот. Даешь полностью автоматизированное производство! ку!
