Монитор мне в мандибулы или почти полностью автономный формикарий

Ідея не нова і не пропонуюю на першість. Бажання зробити формік в корпусі монітора не покидала мене вже давно, але завжди руки не доходили. То корпуса від монітора підходящого не було то ціна не підходила і т.д. І тут мені попався корпус від монітора Asus за "дякую" але без передьої рамки (вона все одно не потрібна)
Що я планую:
1. Відображення і підтримка заданої вологості і температури за допомогою Arduino і датчиків і реле. Автоматична подача води за допомогою міні помпи із резервуару для підтримання заданої вологості а також увімкнення і вимкнення нагрівача для підтримання заданої температури.
2. Передача даних через Wi-Fi або Bluetooth на мобільний телефон для відображення і контролю параметрів
3. Це все має поміститися в корпус монітора що це мало гарний вигляд і мінімум "колхозу".

Що я планую використовувати:
1. Arduino Nano на базі Atmega328p
2. Дисплей LCD 16x2
3. Датчик вологості і температури DHT22/AM2302
4. Міні помпа на 5 вольт для подачі води з резервуара.
5. Два електромагнітних реле для керуванням обігрівачем і помпою.
6. Wi-Fi модуль ESP8266
6. Обігрівач планую зробити з пластини для обігріву ручок мотоцикла.

В корпус монітора встановити невеликий резервуар для води ємністю до 0.5 л щоб забути за зволоженя ну хоча б на 3-5 місяців. Також всю електроніку планую помістити в корпус, на щастя місце під це все в корпусі є (так звана полочка на якій розміщувалась вся електроніка монітора)
Арену планую розмістити за монітором. Там є 4 отвори для кріплення монітора на стіну, в них плану. закріпити поличку на якій буде стояти арена.

По задумці це має працювати так:
Задається певний рівень вологості, наприклад 70%. Ардуіно контролю цей рівень за допомогою датчкика і при зниженні вологості до допустимо 50% вмикає на певний час (декілька секунд) помпу, яка подає воду із резервуара в гіпсовий формік. Дальше потрібно прописати затримку у вимірах щоб вологість могла внормалізуватися після подачі порції води, щоб помпа не накачала лишньої води.
Аналогічно буде відбуватися і контроль і підтримання температури.

Процес вже пішов. Була виготовлена рамка на монітор із короб каналу 40х25 мм. В коробі зрізав один коротний бортик, зрізав кути під 45 градусів і склеїв супер клеєм+сода. Все зашкурив, погрунтував акриловим грунтом для пластику і пофарбував чорною матовою фарбою.
Далі стандартний процес виготовлення форміка (гіпс+вода+ колір для фарби). Правда ще не визначився чи робити із звичайного скла корпус чи акрилу.

До фарбування

Після фарбування

Місце під резервувар і електроніку

Далі буде...

Комментарии

Аватар пользователя Quaak

1 - 1. Arduino Nano на базі

1. Arduino Nano на базі Atmega328p
2. Дисплей LCD 16x2
3. Датчик вологості і температури DHT22/AM2302
4. Міні помпа на 5 вольт для подачі води з резервуара.
5. Два електромагнітних реле для керуванням обігрівачем і помпою.
6. Wi-Fi модуль ESP8266
6. Обігрівач планую зробити з пластини для обігріву ручок мотоцикла.

Интересно посмотреть на результат. Я сам подумываю подобное слепить, вот только не знаю что к чему...
Буду с удовольствием следить))

Аватар пользователя yakovZ

2 - Правда ще не визначився чи робити із звичайного скла корпус чи а

Однозначно стекло .
Задумка интересная. Ждем продолжения.

Аватар пользователя Дарья2

3 - Гениальная идея! Я бы до такого не додумалась :) Продолжайте, Пр

Геніальна ідея! Я б до такого не додумалася :) Продовжуйте, Продовжуйте. Кого збираєтеся заселяти?

Аватар пользователя Helm

4 - Асылда, әлбәттә, кызык, тик

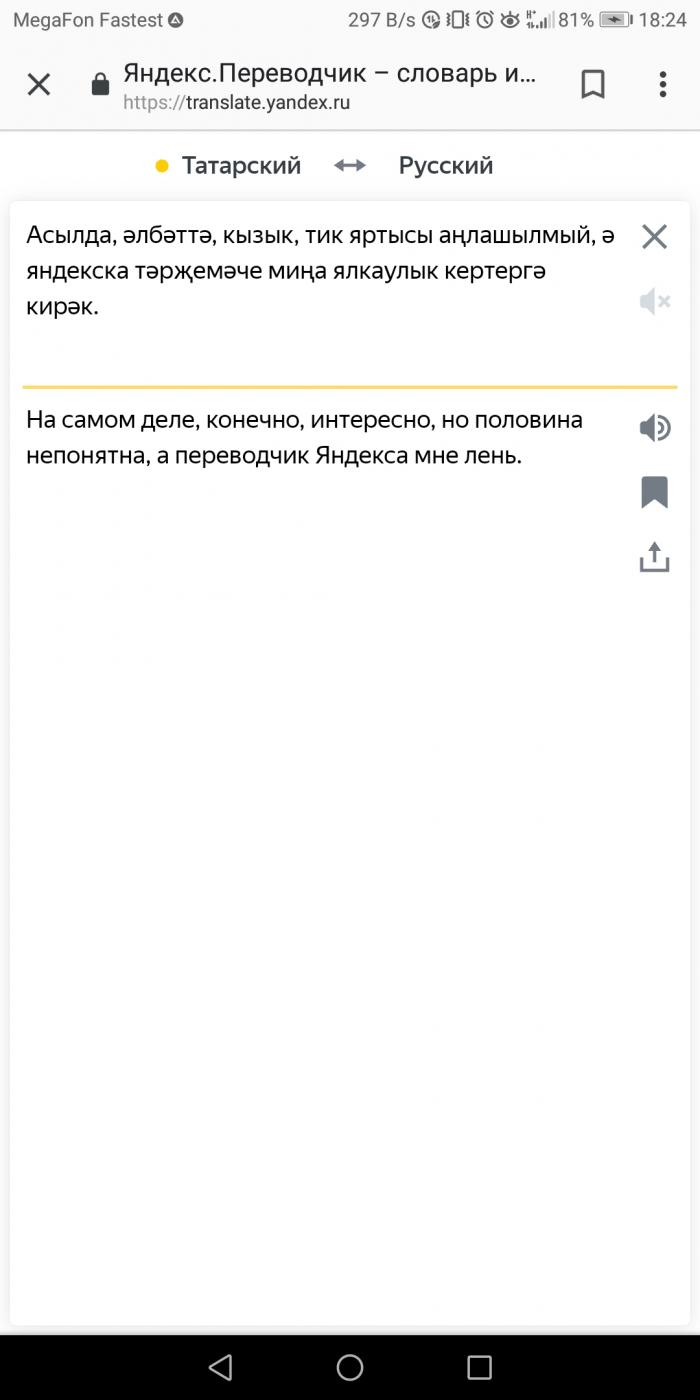

Асылда, әлбәттә, кызык, тик яртысы аңлашылмый, ә яндекска тәрҗемәче миңа ялкаулык кертергә кирәк.
