Автопоилка (3D печать)

Решил пополнить обширную коллекцию поилочных девайсов и соответственно тем форума…
Заметно, что коллекция подходов и идей на эту тему растёт и множится, и это хорошо..

Вводная часть ;)

Итак, за основу был взят стеклянный флакончик на 15 мл. (его диаметр: 30 мм., высота: 40 мм.)

Далее, для него смоделировано и отпечатано вот такое подобие крышки с бортиками и сквозным отверстием, и пару съемных ножек.

Ножки сделаны отдельно.
Так проще все это дело печатать и есть возможность дополнить девайс ножками других размеров и возможно альтернативными видами крепежей (подвесом, например).

Отверстие в крышке закрыто сеткой из нержавеющей стали.
Сетка в пластик слегка вплавляется краем.

Размерность сетки порядка 50 меш (что означает размер отверстий около 0.3 мм.)

Вместе с ножками:

В рабочем состянии:

В текущей версии ножек поилка поднята примерно на 12 мм над полом.

Общие габариты получившегося девайса: 33x50x52 мм. (ШxДxВ).
Объем воды: 15 мл.

Запечатлеть процесс водопоя у nicobarensis получилось как-то так:

Аватар пользователя likeman

1 - .

Вот прям напрашивается вариация этого девайса, выполненная в виде водовозки.
Принтеру же всё равно, что печатать, а смотреться будет интересней на некоторых аренах.

Общая идея

Ещё

Аватар пользователя bx

2 - Плохая идея, как только будет

Плохая идея, как только будет касание с грунтом все мигом вытечет, а оно будет, если есть хоть какой то мусор)

Аватар пользователя olga71

3 - bx как только будет касание с

bx
как только будет касание с грунтом все мигом вытечет, а оно будет, если есть хоть какой то мусор)

Можно сделать опоры повыше. Например, вместо симпатичных боковинок вкрутить в качестве ножек длинные винты. Заодно шансы кого-нибудь придавить уменьшатся.

Идея хорошая в первую очередь из-за стеклянной баночки и нержавеющей сетки, которые никакой дряни в воду выделять не будут. В этом плане реальную конкуренцию составляет только пробирка-поилка.

Аватар пользователя bx

4 - olga71 вместо симпатичных

olga71
вместо симпатичных боковинок вкрутить в качестве ножек длинные винты

Можно конечно) если высота арены позволяет.

olga71
из-за стеклянной баночки и нержавеющей сетки

а можно и без сетки обойтись) только вот с забрасыванием мусором та же беда)

Аватар пользователя olga71

5 - bx если высота арены

bx
если высота арены позволяет.

Объем 25-30 мл - это не на маленькую семью. А у большой семьи и арена большая. Уж 6-7 см по высоте наверняка влезет.

bx
а можно и без сетки обойтись) только вот с забрасыванием мусором та же беда)

Естественно. Мои вагусы любые подобные поилки сразу на арену сливают. Единственная конструкция, устойчивая к их вандализму - пробирка-поилка.

Аватар пользователя Roker

6 - а по-моему, ячейка в 0,3 мм

а по-моему, ячейка в 0,3 мм не даст вытечь воде, даже при касании с грунтом и прочим... Надо тестить.
Артур, дело за Вами. Если прототип окажется рабочим, можно будет пускать в производство :)

Аватар пользователя bx

7 - Rokerячейка в 0,3 мм не даст

Roker
ячейка в 0,3 мм не даст вытечь воде

пустые надежды) все давно по тестено, и на более мелкой сетке, единственный способ-не допускать контакта с грунтом или мусором способом

olga71
сделать опоры повыше

ну или же держать арену в чистоте) как на фото выше)))
Имея доступ и к акрилу и фрезеру и к 3д принтеру мной было выдумано и испытано не одна конструкция.
Имея не один вид, я мог видеть как относятся к поилкам понеры и поликтены, тетрики и мессоры.
Но не одна не дала 100% гарантии удержания воды с любыми муравьями и в любых условиях.
Я так и продолжаю пользоваться обычными шприцами)
Может конечно кто то и придумает такую конструкцию)

Аватар пользователя vitimof

8 - Пользуюсь поилкой от Рафа

Пользуюсь поилкой от Рафа http://www.antclub.org/node/2890. Очень удобная, вот такие нужно тиражировать

Аватар пользователя bx

9 - vitimof Пользуюсь поилкой Это

vitimof
Пользуюсь поилкой

Это не панацея, увы большинство моих видов её так же засыпят мусором или грунтом, открытая вода, даже в виде пленки тут же забрасывается всеми подручными материалами)

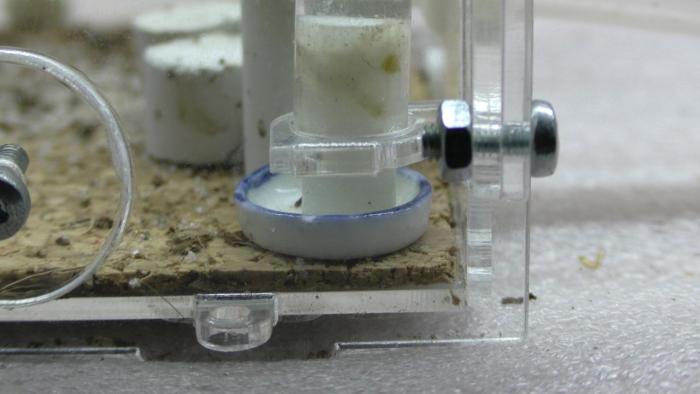

Например у одонтопонер пришлось извращаться так---

обычная пробирка в которую вставлена хлопковая палочка, которая в свою очередь в тарелочке)) вот эта конструкция оказалась для них самой приемлемой))

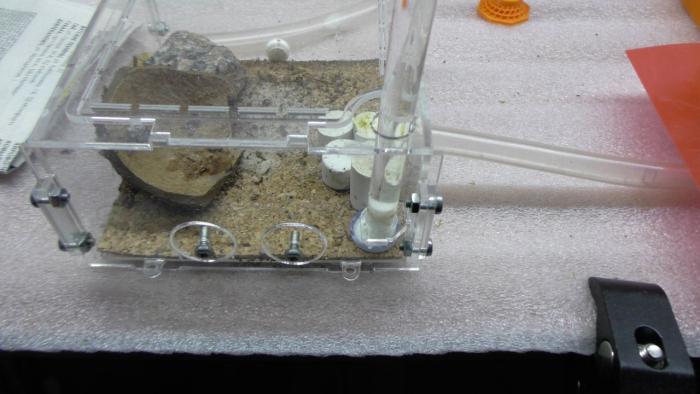

к стати на заднем плане видно еще одна поилка, и которая тоже потерпела неудачу)

Аватар пользователя olga71

10 - Коллеги, у кого-нибудь

Коллеги, у кого-нибудь муравьям удавалось замусорить пробирку-поилку от likeman'а ? Вагусы, феидоли, фараонисы, мессоры, лазиусы, сервиформики, - у меня никто не справился. Фараоны в ней даже утопиться не смогли. Заменяю, только когда воды совсем не останется.

Скрытый текст

Аватар пользователя Wan1

11 - olga71 пробирку-поилку от

olga71
пробирку-поилку от likeman'а

Ну уж и от likeman'a. Этой поилке сто лет в обед. )))
И у моих всех муравьёв изначально таким же образом организовано. И у муравьёв, что побывали на постое. (А также у тараканов, и раньше у сверчков было.) Субстратом не зарывают, воду не спускают, вату не выдёргивают. Опробовано на Messor denticulatus, Lasius niger, Odontomachus simillimus, Crematogaster sp., Odontoponera transversa, Leptothorax acervorum, Temnothorax sp.

Аватар пользователя olga71

12 - Wan1 Этой поилке сто лет в

Wan1
Этой поилке сто лет в обед.

В таком виде впервые увидела у него, поэтому так и называю. До этого клала пробирку на бок, а это совсем не то.

Аватар пользователя whex

13 - Для тех, кто переживает за

Для тех, кто переживает за засыпание пробирки - не думаю, что будет проблемой подставку повыше распечатать.

Аватар пользователя betterform

14 - -

likeman
... напрашивается вариация этого девайса, выполненная в виде водовозки.

Да интересная идея и тема декорирования/стилизации в целом ...
Это конечно уже не столько инженерный вопрос, сколько наверно эдакий попсово-коммерческий аспект... :))

У меня кстати в этом плане был какой-то такой ассоциативный ряд:

olga71
Можно сделать опоры повыше....

да вы правы,
ноги повыше тоже явно напрашиваются, ну например в виде опции ...

Аватар пользователя olga71

15 - whex подставку повыше

whex
подставку повыше распечатать

Мне вообще не нравятся плоские ножки, С такими поилка будет ровно стоять только на идеально ровном полу, каковой не всегда бывает. Попался мусор - и всё, качается.

Самые устойчивые - вот такие ножки:


Аватар пользователя whex

16 - olga71 С такими поилка будет

olga71
С такими поилка будет ровно стоять только на идеально ровном полу, каковой не всегда бывает. Попался мусор - и всё, качается.

С другой стороны, небольшая площадь опоры в преимущественно грунтовом формикарии может сыграть не на руку - одна ножка провалится и всё, поилка упала.
Вариантов арен много и несколько вариантов ножек будет неплохим решением. Я бы такую поилку сделал высокой и похожей именно на водонапорную башню, и попробовал у одонтомахусов и одонтопонер -

betterform
У меня кстати в этом плане был какой-то такой ассоциативный ряд:

Аватар пользователя ShwabArt

17 - =)

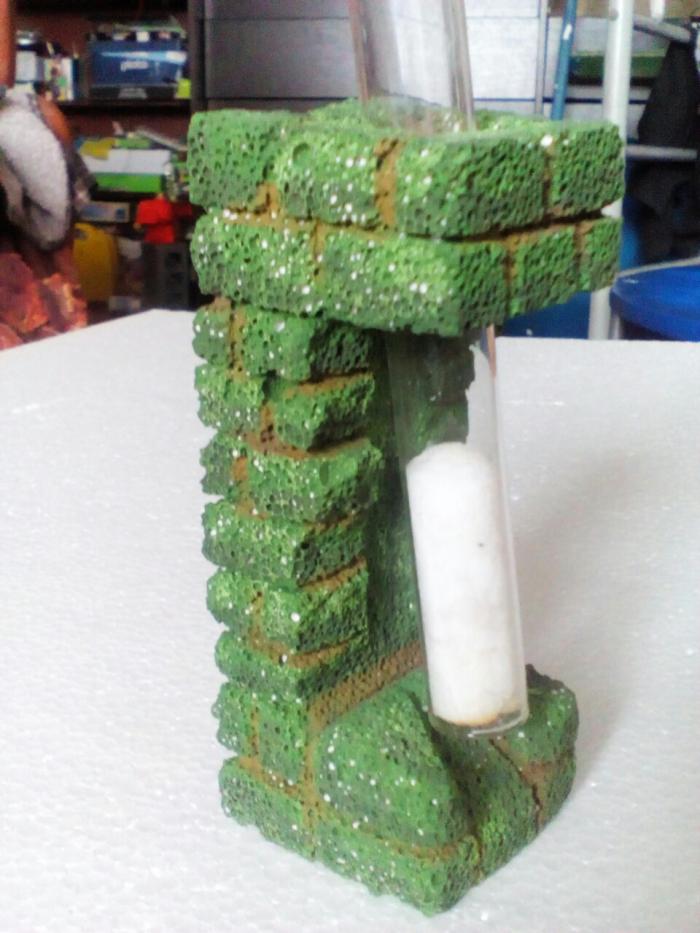

Пробирку-поилку ,если работает безотказно ,можно просто декорировать и вписывать в антураж ;)

Аватар пользователя betterform

18 - -

ShwabArt
...можно просто декорировать и вписывать в антураж ;)

точно, хорошая "идея для стартапа"... ;)
не мудрить с поилками, а просто клепать разнообразный декор для пробирочного штатива...
надо за это взяться... .. :DDD

Аватар пользователя betterform

19 - по теме

вторая версия ножек,
поилка поднята на 20 мм. над полом:

третья,
"экспериментально-грунтовая" версия... :)
тут около 33 мм. над полом:

в зависимости от ножек:

общая высота девайса, получается около 50, 60, 70 мм. соответственно...

Аватар пользователя shumaland

20 - Выглядит довольно симпатично

Выглядит довольно симпатично! 3d принтер хороший помощник в нашем хобби)

Аватар пользователя NandeGud

21 - betterform общая высота

betterform
общая высота девайса, получается около 50, 60, 70 мм. соответственно...

годно, очень годно, надо будет и себе что-то подобное сделать... только у меня вопрос, что за пластик? и как вы его подогнали в плотную к баночке? чтобы вода не выливалась на краях баночки...

Аватар пользователя betterform

22 - -

NandeGud
только у меня вопрос, что за пластик? и как вы его подогнали в плотную к баночке?

Пластик тут PET-G. Он тут как раз к месту...

Модель крышки повторяет геометрию внутренней кромки флакона.
Вот одна из ранних версий этого элемента:

Она отлично садилась и снималась с флакона, пока я не нацепил ее с водой :)
Смоченные поверхности крышки и флакона - разделить становилось невозможно... :DD
Сломав в руках два этих флакона, в попытках их снять с тестовых девайсов, я срезал половину лепестков крышки, и эта проблема ушла...

Аватар пользователя Rintik

23 - Подвесная поилка

Помнится как то был гайд по подвесной поилке, если усовершенствовать чуток там конструкцию то было бы прекрасно)

Аватар пользователя betterform

24 - -

Из наблюдений…

Испаряющаяся вода, наверняка создает локальную зону повышенной влажности рядом с девайсом.
Жнецы например, в разнобой болтавшиеся ранее по арене, теперь стали более дружной компанией клубится под поилкой…

Аватар пользователя betterform

25 - про декор ;)

ShwabArt
Пробирку-поилку ,если работает безотказно ,можно просто декорировать и вписывать в антураж ;)

В продолжении этой мысли...

Под катом:

срыв покровов >>

Аватар пользователя betterform

26 - тут же

К проверке высоты ножек поилки, подключились Camponotus singularis...

взято тут...

Аватар пользователя likeman

27 - betterform срыв покровов

betterform
срыв покровов >>

Блин, а я бы, не разобравшись, пошёл сверлить стенку )))

Аватар пользователя betterform

28 - а

На данный момент ножки поилки мутировали вот к такому вот виду,
с двумя вариантами высоты от поверхности в 24 мм. и 33 мм.

Коротконогая версия на 25 мл., отпечатанная из полупрозрачного PET-G,
выглядит вот так:

Обе версии ног (общая высота девайса 80 мм. и 90 мм. соответственно):

одна из более ранних мутаций

...

Аватар пользователя whex

29 - Вне зависимости от мутаций

Вне зависимости от мутаций ног (сменные тоже прекрасно работают) поилка отличная.
Большая площадь сетки позволяет пить большому количеству муравьёв.

Кроме того, стоит учитывать, что из-за большой поверхности сетки на открытых аренах высыхает такая поилка относительно пробирки быстрее (около недели, плюс-минус, зависит от температуры и влажности в помещении, конечно), но это можно использовать с умом в закрытых биотопах для поддержания средне-высокой влажности.

Я это случайно проверил на закрытой арене (литров 8, кажется) с ксерксесами - хватило 1 поилки, для того чтобы даже с гипсовой плиткой поднять влажность до 70-80%, однако.

Это первый важный момент в эксплуатации.
Второй - поилку, после заполнения и сборки лучше переворачивать быстро - иначе часть воды может вытечь.

Аватар пользователя Roker

30 - Да, действительно, площадь

Да, действительно, площадь очень большая и это преимущество.
Тысячной семье жнецов хватает ровно на 2 недели большой поилки. Постоянно вся нижняя часть ими залеплена. А под поилкой они семена раскладывают
