ОБОГРЕВ!

По утрам мои мураши какие-то вяленькие... наверное им при 22 градусах прохладно...

Приладил обогрев... ну и напарился я с ним...

Для начала я изготовил термошнур - берем 24 резистора на 1 ом и мощностью 0,25 Вт, паяем их последовательно - получаем один длинный (45 - 50 СМ) на 24 Ома резистор. припаиваем к нему 2 провода. Далее все это с силиконом затаскиваем в трубку для аквариума - и в результате имеем нагреватель мощностью 6 Вт при диаметре 6 мм при питании 12 вольт.

Далее контроллер температуры - терморезистор выпаял из кулера INTEL, компаратор LM311, несколько резисторов и конденсаторов, полевой транзистор IRF540N, адаптер 12В 1А, и вот все это работает в диапазоне 20 - 40 градусов.

Термошнур приклеил к задней стенке контейнера алюминиевым скотчем для вентиляционных систем (для равномерного распределения тепла) термодатчик поставил там же ссзади и при помощи плоского термометра настроил на температуру 31 градус.

термометр наклеенный на переднюю стенку формика показывает 29-30 градусов, не многовато ли для мессоров?

испарина конечно появилась... но полагаю после устаканивания она пройдет...

самое главное, активность мурашей очень выросла, жрут как из пистолета :-)

Если кому схема нужна, то не поленюсь - нарисую...
Filin: подождал.. признаков блога так и не увидел, перенес в соответствующий раздел.

Аватар пользователя bigson

1 - Как и обещал, схему

Как и обещал, схему простейшего контроллера для обогрева выкладываю...

Аватар пользователя bigson

2 - Нижнее положение ползунка

Нижнее положение ползунка потенциометра ссответствует максимальной температуре...

Аватар пользователя bigson

3 - Термосенсор брал из какого-то

Термосенсор брал из какого-то интеловского кулера, там есть выступ из платы управления обтянутый термоусадочкой вот если ее разрезать, то видно ЧИП терморезистор, выпаял, смерил - 51к при 20 градусах получилось...

Если у вас другой терморезистор, то пересчитайте верхний (R1)резистор, чтоб примерно то же соотношение было...

Терморезистор меньше 10к брать нежелательно, а то он будет подогреваться измерительным током и будет врать...

Аватар пользователя BO.

4 - Для полного раскрытия темы

Для полного раскрытия темы не хватает печатки.
Нагреватель - оригинальное решение +++

Аватар пользователя gawin

5 - гораздо более простое решение предложил the5monkey

в сообщении на форуме "Скоро зима!" (http://www.antclub.org/node/3759). Хотя представляю как Вам, Бигсон после пропарки с резисторами-шмезисторами это узнавать :)))
Лично я, скоро возьму именно Q-term, уже прозвонил склад - ждут не дождутся :) Стоить будет около 50 грн. Спасибо, Юра!

Аватар пользователя bigson

6 - gawin в сообщении на форуме

gawin

в сообщении на форуме "Скоро зима!" (http://www.antclub.org/node/3759). Хотя представляю как Вам, Бигсон после пропарки с резисторами-шмезисторами это узнавать :)))
Лично я, скоро возьму именно Q-term, уже прозвонил склад - ждут не дождутся :) Стоить будет около 50 грн. Спасибо, Юра!

Так ведь пленка на 220В, а я безопасный, на 12 вольт делал... и резервировать такую систему проще - один аккумулятор на 12 вольт...

Аватар пользователя gawin

7 - ну, большой трагедии от отключения света не будет

хотя да, от реализации такой сложной системы, с резисторами, резервацией, дополнительными аккумуляторами итд - можно получить удовольствие :) Каждому своё...

Аватар пользователя Komandos

8 - bigson Так ведь пленка на

bigson
Так ведь пленка на 220В, а я безопасный, на 12 вольт делал... и резервировать такую систему проще - один аккумулятор на 12 вольт...

А нельзя ли придумать схемку где питание бдет идти от обычного блока питания от системного блока (компютерного)? Пара старых блоков питания от компютера - есть сейчас практически дома у каждого. Тем более что к компютерному блоку питания можно еще и вентилятор (вентизацию) подключить и освещение, и много чего.

Аватар пользователя bigson

9 - BO. Для полного раскрытия

BO.

Для полного раскрытия темы не хватает печатки.
Нагреватель - оригинальное решение +++

Какая печатка? на монтажной плате все собрано за 1 вечер... а вот нормальный (цифровой) контроллер будет на печатке...

Планирую разработать контроллер с индикатором и возможностью управления 8 каналами нагревателей, соответственно 8 цифровых термосенсоров, возможность задавать суточный график температуры с 8 переломными точками для каждого канала свой...

Так что если не заленюсь и все пойдет как планирую, то можно и на продажу такое делать...

Аватар пользователя otherside

10 - мда жаль я не дружу со

мда жаль я не дружу со схемами и т.д. с паяльником вроде общаемся периодически ( как знакомые) а вот с остальным беда... а проблема обогрева у меня щас очень остро стоит... надо что то делать, а что не могу придумать...

Аватар пользователя vitimof

11 - Молодец земляк. Очень хорошая

Молодец земляк. Очень хорошая задумка, думаю попросить сына и мне что-нибудь подобное сделать, а то что- холодновато стало. У меня сейчас муравьи на крышках аквариумов греются.

Аватар пользователя bigson

12 - Komandos bigson Так ведь

Komandos

bigson
Так ведь пленка на 220В, а я безопасный, на 12 вольт делал... и резервировать такую систему проще - один аккумулятор на 12 вольт...
А нельзя ли придумать схемку где питание бдет идти от обычного блока питания от системного блока (компютерного)? Пара старых блоков питания от компютера - есть сейчас практически дома у каждого. Тем более что к компютерному блоку питания можно еще и вентилятор (вентизацию) подключить и освещение, и много чего.

Так пожалуйста! только подгрузить чем-нибудь пятивольтовый канал, чтоб 12 вольт были в номе, и все в порядке... подключай сколько влезет... Блок питания, если АТХ, то включается путем замыкания зеленого проводка на любой черный в разъеме для материнской платы...

Аватар пользователя gawin

13 - Биг, а тепер ориентировочную готовую цену задвиньте

чтобы рынок уже как-то созревал :). В пределах 50 грн. получится? Или хотя бы 100?

Аватар пользователя gawin

14 - ой, коррекция на Рос - цена может выйти на 200 р.?

Просто умножаем грн. на 4 - получается 200 - 400 руб. может Ваше, без сомнения, чудесное творение стоить в продаже?

Аватар пользователя bigson

15 - gawin Просто умножаем грн. на

gawin

Просто умножаем грн. на 4 - получается 200 - 400 руб. может Ваше, без сомнения, чудесное творение стоить в продаже?

То что на схеме может и дешевле, а с контроллером - там один индикатор 150 рублей стоит... так что попозже озвучу скока 8 канальная модель стоить может... но можно ведь и 2 и 4 канальные делать...

Аватар пользователя Daud

16 - а у меня всё проще!!)) но

а у меня всё проще!!)) но зато остро стоит задача сделать обогреватель)) !

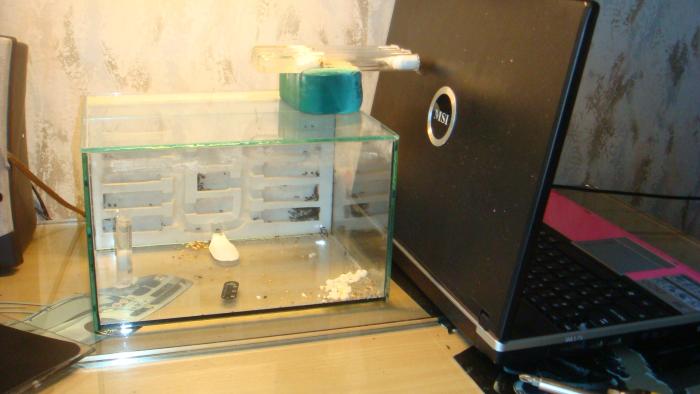

на первом фото вы видите что пробирки и форм питается типлом от выхлопного тепла ноута!

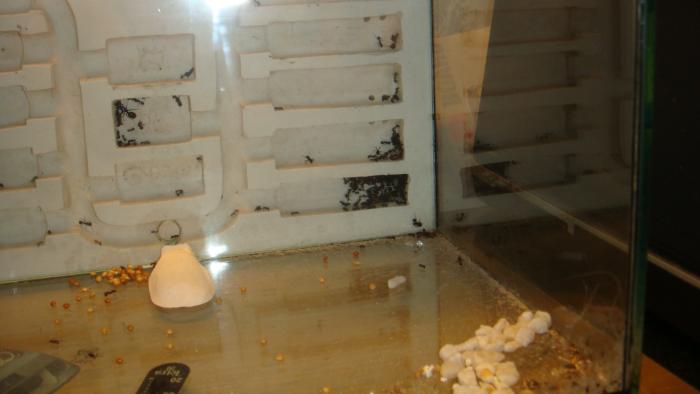

а на втором прекрасно видно что все мурахи и расплож сконцентрировались в нижней правой камере(ближе к теплу)))

DSC08819.JPG DSC08821.JPG
Аватар пользователя BO.

17 - Какая печатка? на монтажной

Какая печатка? на монтажной плате все собрано за 1 вечер... а вот нормальный (цифровой) контроллер будет на печатке...

Планирую разработать контроллер с индикатором и возможностью управления 8 каналами нагревателей, соответственно 8 цифровых термосенсоров, возможность задавать суточный график температуры с 8 переломными точками для каждого канала свой...

Так что если не заленюсь и все пойдет как планирую, то можно и на продажу такое делать...

Это понятно. Публиковали для чего? Что бы народ мог повторить, правильно? Для нормальной статьи печатки не хватает :)

А с контроллером перебор, мураши не те звери ,что бы городить .
Я от контроллеров отказался (другая живность), есть очень большой глюк у них , при отключении питания сбоят, при наличии автономного питания, не учитывается что отключалась нагрузка и временной интервал сокращается на время отключения питания.
Все задачи по свету и температуре легко решаются электромеханическими таймерами. Просто график сдвигается .
Контролеры в домашнем животноводстве, оправданы разве ,что на море.

Аватар пользователя Acim.Rof

18 - bigson-где записываться?

В очередь на обогреватель где записываться?- я серьёзно. Ну пусть там хоть на 4-х канальный. Не управляюсь я со своими питомцами по части теплоснабжения. Всё время боишься то недогрева, то перегрева. ДЛИНУ СВЕТОВОГО ДНЯ отрегулировал: взял какой-то "цифровой таймер BND-50/SG65" с восемью временными интервалами "вкл и выкл."(За 500 руб) Теперь-температура (в рамках борьбы с диапаузами). Плюс-самое меньшее, что я пока могу для вас сделать.

Аватар пользователя bigson

19 - По мере появления новостей,

По мере появления новостей, буду выкладывать... печатку под аналоговую хрень разведу сегодня, если не лень будет :-)

Аватар пользователя bigson

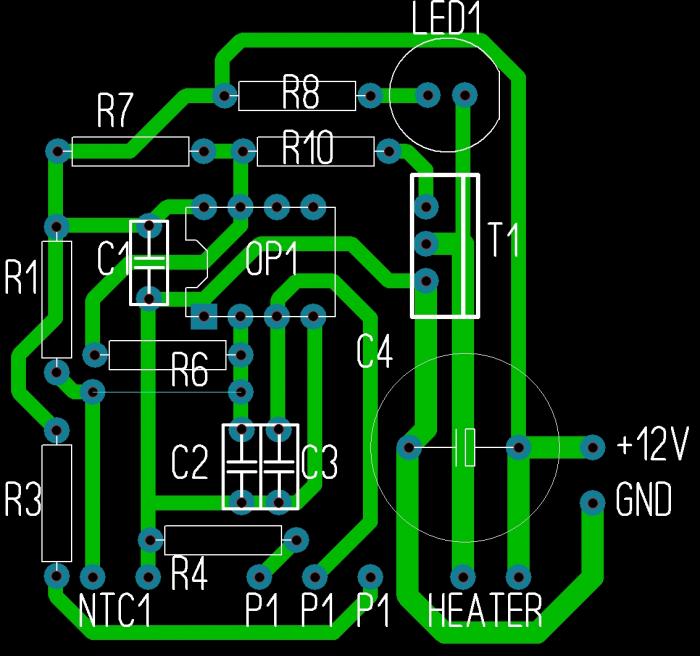

20 - Печатка... TXT файлик,

Печатка... TXT файлик, переименовать расширение в LAY? это оригинал в спринт лэйауте...

ВложениеРазмер
HEATER_CONTROLLER - копия.txt 26.7 КБ
Аватар пользователя BO.

21 - :) молодец

:) молодец

Аватар пользователя poison

22 - купил себе коврик для

купил себе коврик для террариума на 7 ват, размером А4лист,
к сож. без датчика, опытным путем под пробирки подложил 1/3 коврика и пустил через реле времени,
15 мин греет 15 выключенно, температура держится 26-28.пробирки при этом под колпаком, если жарко
28-29 приоткрываю.

Аватар пользователя Acim.Rof

23 - bigson

Класс Александр! Я уже начал ждать этот замечательный прибор:)))

Аватар пользователя bigson

24 - Изготовление нагревателя 220В 6,5Вт

Итак, много было вопросов по нагревателю... решил сделать грело на 220В...

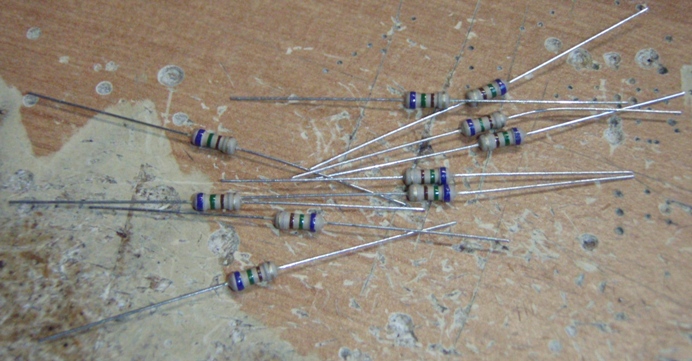

Для мощности 6,5 Вт нам необходим резистор на 7,5 кОм, поскольку нам нужен длинный резистор, то покупаем 10 резисторов на 750Ом мощностью 0,25 Вт

Аватар пользователя bigson

25 - Далее паяем их в один длинный

Далее паяем их в один длинный резистор...

Аватар пользователя bigson

26 - к крайним резисторам в

к крайним резисторам в цепочке паяем провода...

Аватар пользователя bigson

27 - отрезаем трубочку

отрезаем трубочку (аквариумная 6 мм внешний диаметр) на1,5 - 2 см длиннее резистора с каждой стороны...

Аватар пользователя bigson

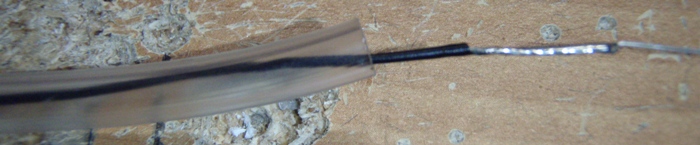

28 - втаскиваем один из проводов в

втаскиваем один из проводов в трубочку...

Аватар пользователя bigson

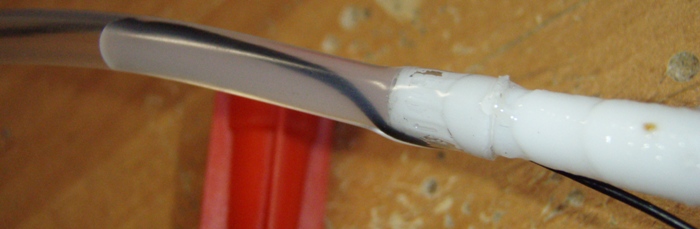

29 - Противоположный,

Противоположный, сфотографированному выше конец трубочки надеваем на наконечник тубы с силиконом, и НЕСПЕША!!!, сильно удерживая трубочку на наконечнике, заполняем ее силиконом...

Аватар пользователя bigson

30 - Далее, снимаем трубочку, и

Далее, снимаем трубочку, и сильно сжав конец ее пальцами (через тряпочку), протаскиваем НЕСПЕША!!! гирлянду резисторов в силикон, если поспешить, то натащите в трубку пузырей, и возможен перегрев какого-нибудь резистора оказавшегося в пузыре... ведь мощность выделяемая в каждом 0,65 Вт... Далее готовый нагревательный элемент оставляем в покое на сутки... Далее пользуемся :-)
